BL HY COATER

最先端の特殊ハイブリット塗料

BL CHROME SILVER COAT GT

16195 views

BLクロームシルバーコートGT

通常塗装による鏡面化加工
その難題は解決されました
正にクロームメッキの代替え
メッキによる最終表面処理を
必要とされる全ての方へ。。。

究極とは…. 物事を貫き突き詰め、そして理想とする最終的な境地に辿り着く事。可視光線の全てを反射し、その周辺の全ての情景を淀む事なく映し出すクロームメッキの凜とした美しさは何ものにも変え難く、世の中に存在する多くの工業製品に対する最終表面の表現手段としては、それは太古の昔より必然性に満ち溢れ、洋の東西に関わりなく人々の心を魅了して来ました。そんなクロームメッキを代表とする各種メッキ加工による最終表面の表現を自らの手で行う事が出来たら… まさに夢の様な話ではありますが、長年に渡り多種多様の業界関係者の方々からお寄せ頂くご要望にお応えをするべく、当該塗料メーカー並びに弊社はその「夢」を実現すべく長年に渡りこの難題に真摯に取り組んで参りました。

しかし、総論としての銀鏡反応を一般的な塗装により実現可能とする事は、非常に困難を極め高いハードルであった事をお伝え致します。純銀を常に均一化された粒径の元にナノ化とする事。更に錯体化された理想的なナノ銀溶液を開発をしその精度を高める事。密着力と極めて優秀な平滑性を有する専用のプライマーの完成度を高める事。更には金属調の美観を損なう事無く、また紫外線や外的要因からの影響による銀幕の変色を防御する強靭なトップクリアーを開発実現する事、等々。しかし長年の努力が実りまして、2022年3月。遂に通常の塗装方法により実現するまさにクロームメッキの代替えと呼ぶに相応しい特殊塗料とその施工方法を確立致しました。BLクロームシルバーコートGT… 以下に究極のシルバークローム調塗装システムの一切をご案内させて頂きます。

BLクロームシルバーコートGTは既に大手自動車メーカー様、大手家電メーカー様、大手デジタル系ディバイス製造メーカー様、大手屋外レジャー産業メーカー様、試作品に関する業界様、板金関連業界様、屋外サインに関する業界様、舞台装飾関連業界様、楽器製造業界様、絵画及び陶芸に関する業界様等々、幅広い業界にて採用を頂いております。

BLクロームシルバーコートGT 施工例
アバター
◯ 右手オートバイパーツ (エアークリーナーカバー) にBLクロームシルバーコートGTを施工。左手車体側にはクロームメッキが施されています。
◯ 双方の色味や質感に大きな差異は見受けられません。
◯ ご覧のオートバイパーツには専用のトップクリアーコートが施工済みです。
アバター
◯ 左手エアークリーナーカバーにBLクロームシルバーコートGTを施工。右手はハーレーダビッドソン純正のエアークリーナーカバー ( クロームメッキ仕上げ )。
◯ ご覧のオートバイパーツには専用のトップクリアーコートが施工済みです。

特徴

塗装によりクローム調の表面処理を実現
BLクロームシルバーコートGTは、最先端のテクノロジーにより生まれた錯体銀の技術を取り入れたシルバークローム調最終表面処理塗装システムです。極々微細な銀の粒子が金属感に溢れた限りなく本物の『鏡』に近い状態の銀膜を形成致します。

シルバー主剤は透明
BLブラックシルバーコートHDのシルバー主剤は透明です。120℃以上で10分間強制乾燥を行う事によりシルバー色が発色します。

強制乾燥機は必須です
BLクロームシルバーコートGTを施工する場合、強制乾燥機は必須となります。
◯ プライマー / トップクリアー : 80℃ / 40分〜50分。
◯ シルバー強制乾燥時間 : 120〜180℃ / 30分。
◯ 板金塗装用赤外線硬化ランプやカーボンヒーターでの強制乾燥は推奨致しておりません。
◯ 全方位密閉型の強制乾燥機をご使用下さい。

トップクリアー施工後シルバーの色味に変化は起きません
BLクロームシルバーコートGTの場合、プライマー及び2層のシルバー主剤の施工が確実に行われていれば、最終工程のトップクリアーを施工してもシルバーの色味が変化する事はありません。

通常の塗装設備にて施工可能
通常のスプレーガンにての吹き付け塗装により施工。
銀鏡塗装の際に必要とされる2頭ガンなどの専用設備は一切必要ありません。

塗装手順は僅か4工程
1. ウレタン塗料にてベースカラー : 白 (艶あり) を施工
2. 専用の透明プライマーを施工
3. シルバー主剤 (透明) を施工
4. 専用トップクリアーを施工

シルバー主剤 : 120℃〜180℃ / 30分間の強制乾燥が必要です
◯ シルバー主剤 : 120℃〜180℃ ( 施工対象基材により異なる ) / 30分間の強制乾燥が必要です。
※ 高温で強制乾燥を行うとシルバー塗膜の金属調の表現が増幅します。

施工可能な面積 : スプレーガン使用時
◯ 銀 (希釈率0%) が100%塗着したと想定 → 銀15gで約1平米の施工が可能。
◯ 銀 (希釈率200%) で30%が塗着したと想定 → 銀40gで約1平米の施工が可能。

低コスト : 作業工程の簡略化
◯ 従来のメッキ加工及び銀鏡塗装に比べ作業工程が大幅に簡略化されており作業時間も短縮されています。
◯ シルバー面の推奨膜厚は僅か0.2μm。コストパフォーマンスに優れます。
◯ 強制乾燥機をご使用頂ければ、全行程3時間程で終了する事が可能です。

多彩なカラーバリエーション
◯ トップクリアーはウレタン系塗料を使用しておりますので任意の調色が可能です。
◯ キャンディーカラーによる多彩なカラーバリエーションや銀箔調仕上げなどが可能。
◯ 施工表面に高級質感による付加価値を付与します。

[ BLクロームシルバーコートGT トライアル・キット 合計8本セット ]
◯ プライマー : 主剤 / 硬化剤 / 専用シンナー
◯ シルバー : シルバー主剤 / 専用シンナー
◯ トップクリアー主剤 / 硬化剤 / 専用シンナー

施工対象基材

  • BLシルバーコートGTの全体的な設計は基本的に通常のウレタン塗料と同様です。
  • 金属各種 / 樹脂系基材 / プラスチック基材 / ABS基材 / 木材 / その他基材各種に施工可能。※但し事前の耐熱確認 / 密着確認は必要となります。

保管場所 / 消費期限

  • 保管場所 : 直射日光を避け、必ず風通しの良い冷暗所にて保管をして下さい。
  • 消費期限 : 最長3ヶ月。銀の変色にご注意を頂き、開封後は速やかにご使用下さい。

塗膜性能評価

表面硬度三菱UNI鉛筆使用 / 荷重500g / 3H
付着性碁盤目2mm試験 / セロテープ剥離 | 100/100異常なし
不粘着性ガーゼ5枚重ね / 荷重 Ø 40/500g 70℃ × 4h異常なし
耐熱性90℃ × 120h異常なし
耐湿性40 ± 1℃, 95%RH以上 × 120h 変色無き事異常なし
耐水性40℃ 侵漬 × 48h異常なし
冷熱繰り返し性-30℃ (1h) ⇔ 80℃ (2h) × 3 cycle 異常なし
耐光性フェードメーター × 200h 異常なし
耐衝撃性デュポン式 R=1/2inch W=500g H=300mm異常なし
耐アルカリ性0.1N-NaOH 55℃ × 8h スポット 変色無き事異常なし
耐酸変色性0.1N-H2SO4 RT × 48h スポット 変色無き事 異常なし
耐人汗性JIS0804法 人工汗液 40℃ 90%RH × 120h異常なし

ご注文

BLクロームシルバーコートGT 施工例
BLクロームシルバーコートGT 施工例

YouTube 動画

◯ YouTubeチャンネル : BL HY-COATER / 新製品 BL CHROME SILVER COAT GT のご紹介
◯ YouTubeチャンネル : BL HY-COATER / 新製品 BL CHROME SILVER COAT GT のご紹介

BLクロームシルバーコートGT 施工方法

BLクロームシルバーコーGTは、下地にウレタン塗料による白の塗装 / 専用透明プライマー / シルバー主剤 / 専用トップクリアーの4工程の塗装を行う事によりシルバークローム調の最終表面処理を実現致します。筆者は約5年間に渡りこの特徴的な特殊塗料を触り続け、BLシルバーコート全般の施工方法を模索しておりましたが、遂にスプレーガンを使った手塗りによる施工方法を確立致しました。以下にその施工方法に関する全て、及び施行中に注意するべきポイントを明記致します。

BL Silver Coat GT 施工手順
  • 1. 下地にウレタン塗料による白 (艶あり)を施工
  • 2. 専用の透明プライマーの施工
  • 3. シルバー主剤の施工
  • 4. 専用トップクリアーの施工
  • ※ 強制乾燥機をご使用の際、全行程3時間程で終了する事が可能です。

3M5351仕上げワイプ
◯ 3M5351仕上げワイプは別途お買い求め下さい。

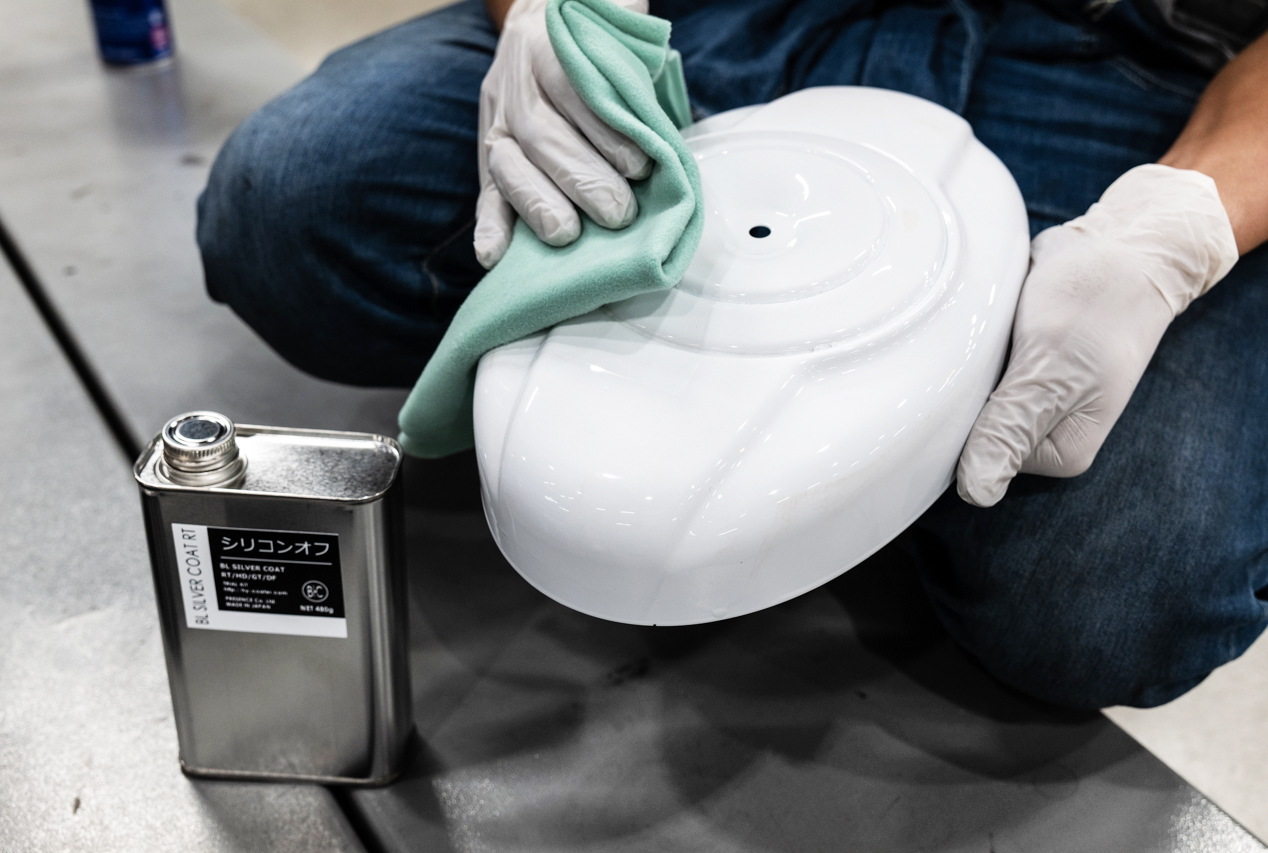

◯ 少量のシリコンオフを3M5351仕上げワイプに含ませプライマーの表面に残るコンパウンドを完全に除去する。
※ 塗膜定着時の銀粒子の配列に悪影響を及ぼす為、除電性能を有するシリコンオフは使用しないで下さい。

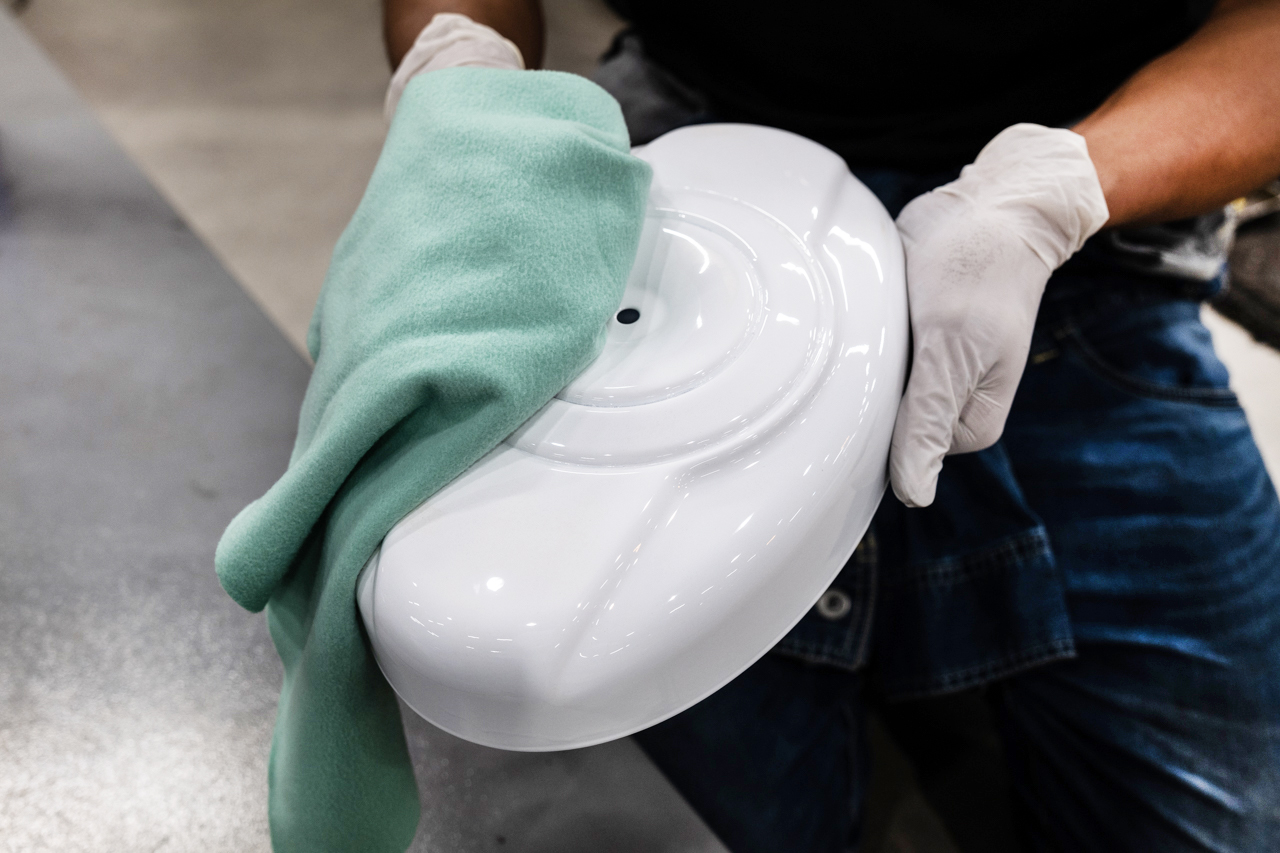

◯ 乾いた3M5351仕上げワイプを使用し、プライマー表面のシリコンオフの拭き残しを完全に除去する。

プライマー施工方法

[ プライマー希釈比 ] 主剤 : 硬化剤 = 6 : 1 / 専用シンナー主剤の50〜80%
◯ 推奨シンナー希釈率60%

  • 下塗り(バサ拭き) : 2〜3回。その後中塗り。
  • 中塗り完了後、常温にて10分程度経過した後、60℃ / 20分程度強制乾燥。
  • 常温に戻した後最終の本塗装 : 施工面が周囲の状況を反射する様な艶やかな鏡面の塗り肌とする。
  • ゴミ物の付着に注意。
  • 推奨膜厚 : 10~20μm
  • セッティングに要する時間 : 5~10分 / 強制乾燥を行う際はこの時間を経過後施工の事。
  • 最終強制乾燥の場合 : 60℃〜80°C / 30分〜40分。
  • 常温乾燥の場合 : 夏場5日間程度 / 冬場7日間程度。

プライマーの完全硬化後、プライマー表面を磨き鏡面化とする事は可能ですがシルバーの発色や輝きが後退します。プライマーを磨いた後は、再度プライマーを塗布し塗りたての施工面を維持する事を推奨します。

[ BLブラックシルバーコートHD 専用プライマー : 塗りたての状態 ]
◯ 基材下地を鏡面加工済みの場合、下地の状況を忠実に反映しレベリング性能に富んだ仕上がりとなります。
[ BLブラックシルバーコートHD 専用プライマー : 塗りたての状態 ]
◯ 基材下地を鏡面加工済みの場合、下地の状況を忠実に反映しレベリング性能に富んだ仕上がりとなります。

シルバー主剤 : 施工方法

[ シルバー主剤 希釈比 ] シルバー主剤 : 専用シンナー = 1 : 1
シルバー主剤 : スプレーガンの設定
◯ パターン : 全開
◯ 吐出量 : 1-1/2回転戻し
◯ エアー圧 : 0.3MPa
◯ ガンと施工面の距離 : 15cm
※ 推奨スプレーガン口径 : 0.6〜1.3mm
※ ガンと施工面の距離が遠いとシルバーの発色が黄色味を帯びる事があります。

  • スプレーガンを上記の設定にする。
  • 曇りや滲みの原因 : スプレーガンは常に必ず施工物の外側でトリガーを握り又は離し、一発目の噴射や施工終了時の噴射が直接施工物に当たらない様にする。
  • 曇りや滲みの原因 : シルバー主剤施工中のスプレーガンの息切れにもご注意下さい → 小さ目のカップを使用。
  • シルバー主剤はウエット・オン・ウエットにて施工 / バサ拭きは一切行わない。
  • 施工例 : A4サイズの平らな面を想定した場合、3往復程シルバー主剤を重ねる。
  • スプレーガンを早めに動かし一気に塗り上げる / 厚塗りにならない様に調整する。
  • 1〜2分のセッティングの後、120℃〜180℃ / 30分〜40分で強制乾燥を行う。
  • 2回目にシルバー主剤を重ねる際は、施工物が常温に戻っから行う。
  • シルバー主剤2回目の施工 : より豊かな金属調 / クローム調の発色が得られる。また1回目のシルバー施工面の修正として行う事も可能。
  • 推奨膜厚 : 0.2μm
  • セッティングに要する時間 : 1〜2分 / 強制乾燥を行う際はこの時間を経過後施工の事。
  • 強制乾燥 : 120℃〜180℃ / 30分〜40分。
  • ※ 推奨温度 : 120℃~150℃ / 高温乾燥の場合、基材を痛める事が予想されますのでご注意下さい。

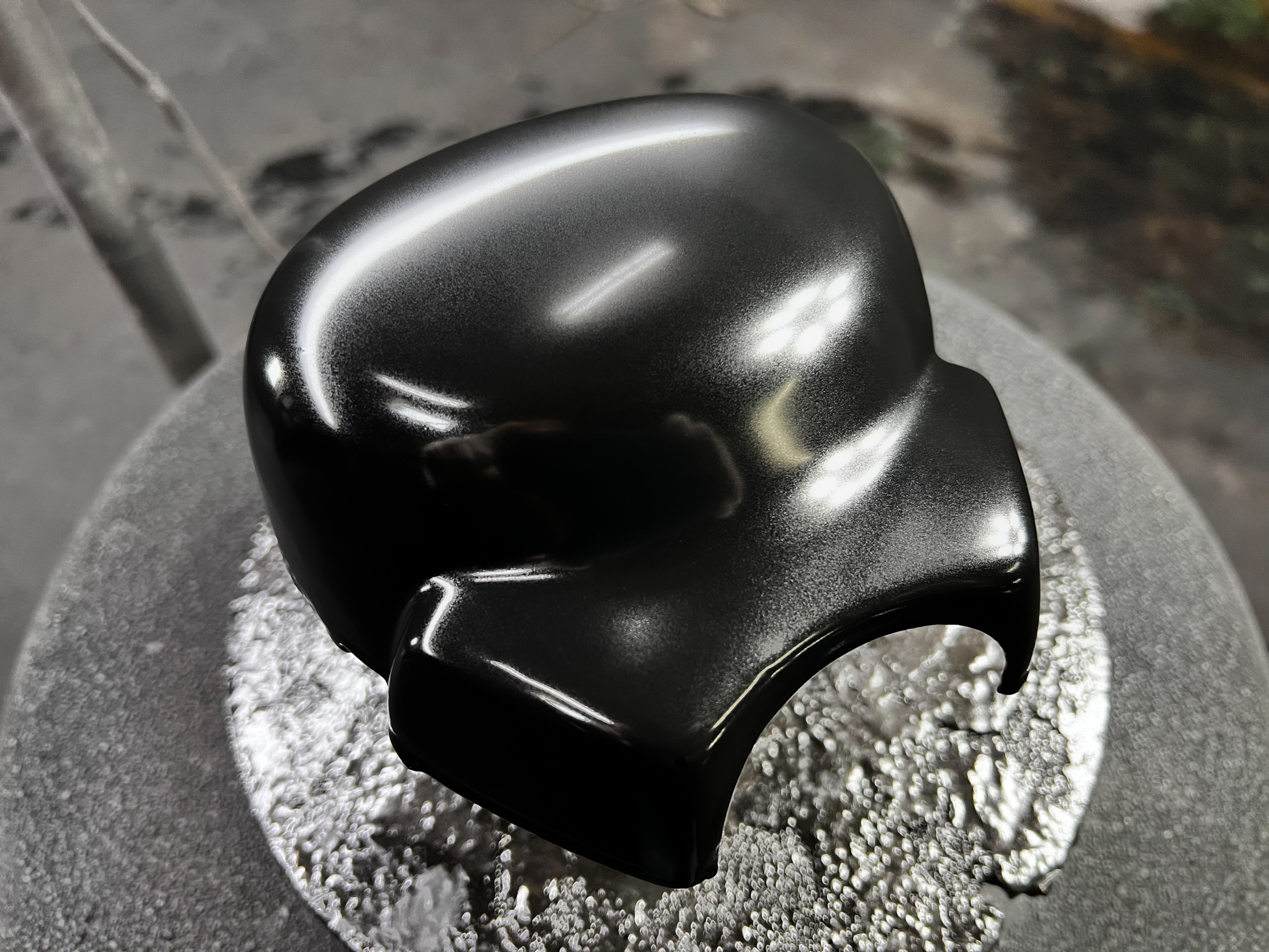

[ BLブラックシルバーコートHDのシルバー主剤施工直後の状態 ]
◯ 基材にシルバー主剤を吹き付け直ぐにエアーブローをするとピンホールの様な無数の非常に細かな点々が出現。
◯ また目視上、ウエット感に富んだ滑らかな塗膜が形成されます。
◯ セッティング : 1〜2分経過の後、強制乾燥機へ (120℃〜180℃ / 30~40分) 。熱を加える事によりシルバーに発色します。

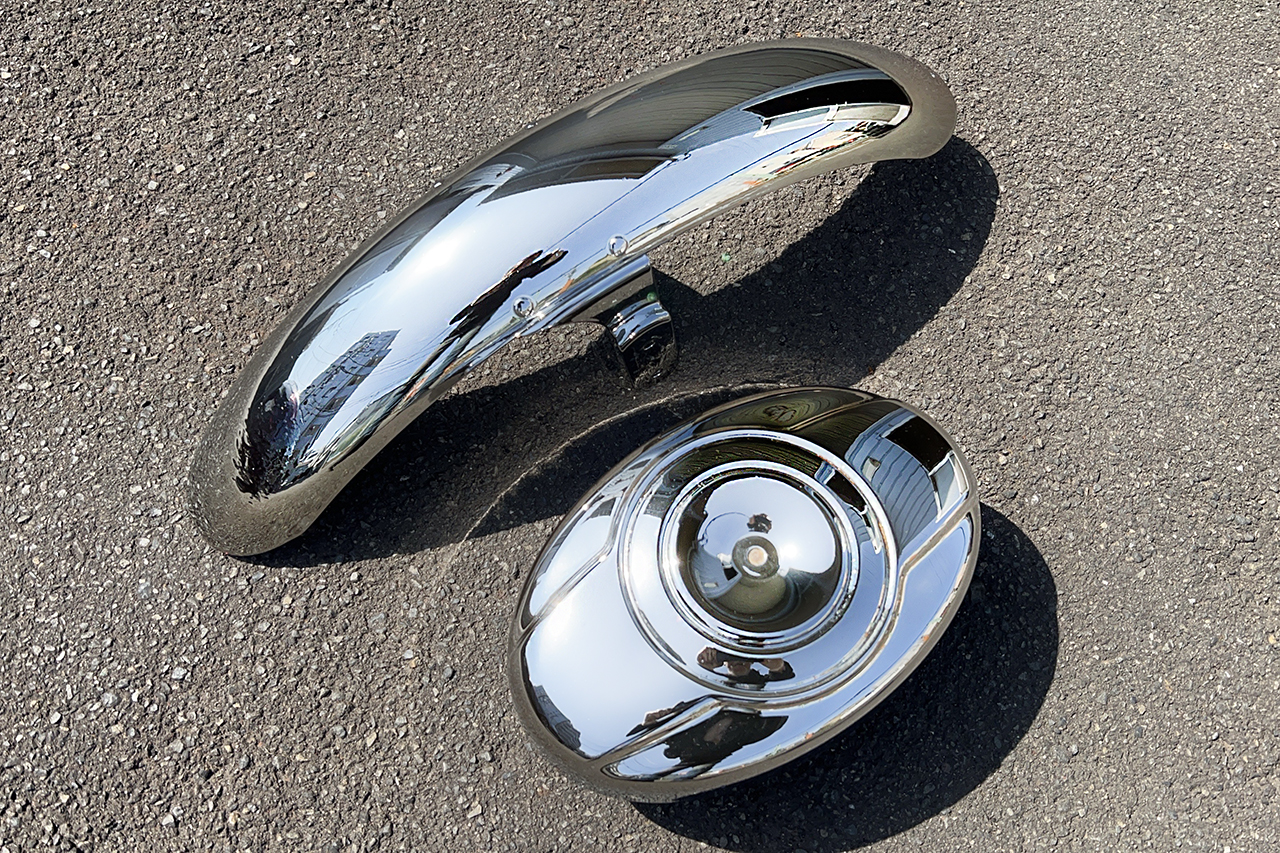

[ BLクロームシルバーコートGTシルバー主剤を施工後 : 140℃ / 30分間強制乾燥した直後の状態 ]
◯ まさにクロームメッキの代替えと呼ぶに相応しい発色と質感、そして映り込みを伴った仕上がりとなります。

トップクリアー施工方法

[ トップクリアー希釈比 ] 主剤 : 硬化剤 = 10 : 1 / 専用シンナー主剤の60〜90%
◯ 推奨シンナー希釈率60%

BLクロームシルバーコートGTの場合、プライマー / シルバー主剤の施工が確実に行われていれば、最終工程のトップクリアーを施工してもシルバーの色味が変化する事はありません。

  • 吐出量は絞り気味に設定 : 1回転開け程度に設定。
  • 下塗り(バサ拭き) : 2〜3回。その後中塗り。
  • 中塗り完了後、常温にて10分程度経過した後、60℃ / 20分程度強制乾燥。
  • 常温に戻した後最終の本塗装 : 施工面に艶を持たせ様な塗り肌とする。
  • 厚塗りに注意 : トップクリアーを厚くすると金属調の光沢感が後退する傾向となります。
  • トップクリアーは通常のウレタン塗装と同様に磨く事が出来ます。
  • 推奨膜厚 : 10~20μm
  • セッティングに要する時間 : 5~10分 / 強制乾燥を行う際はこの時間を経過後施工の事。
  • 最終強制乾燥の場合 : 60℃〜80°C / 30分〜40分。

施工方法 : 完全解説動画

最後に…

ここまで長い製品紹介、並びに施工法の記述に関しまして、またもしかしたら同様に長い動画をご覧頂きまして、本当にありがとうございます。最後に設けさせて頂きましたこの文章ブロックをお読み頂いている方は、極々少数の方々である事と思いますが、そんな皆さんはきっと所謂 : 板金業や塗装業と呼ばれる職業に従事されれおられる方が多々いらっしゃる事かと推察致します。塗装前の基材の研磨や下地造り、そして鏡面処理に至る何よりも意匠性にとことん拘った最終表面処理等々の、その果てしなき作業過程の過酷さに自ら進んで日々対峙されておられる皆様のご苦労は、私、重々承知致しておりますと共に、これは私個人が持つ長年に及ぶ感慨なのでありますが、皆様のお仕事、ご職業は決して『板金塗装業』などと判り易い日本語で表現されるべきでは無く、長年の努力によりその身に付けられた類まれなる技術や技は、それに相応しい言葉に表現されるべき事だと思います。

発ガン性物質である六価クロムの汚染による環境問題の理由により、所謂クロームメッキが良しとされなくなってしまった事象は、これは決して日本にみに関わらず、また世界的には先進国は元より、むしろ途上国ほどその規制は厳しくなっているのが現状です。しかし、車やオートバイ、家電施品、屋内外の装飾品等々においてやはりその表現は不可欠であり、時代がどの様に変わろうともクロームメッキ、或いはクロームメッキ的な最終表面処理に関してのニーズは決して絶える事はありません。BLシルバーコート各種ラインナップは、そうした人々の潜在的ニーズと環境問題が強く叫ばれる中でその必要性に迫られ誕生を致しました。伝統的なクロームメッキを決して否定する立場では無く、常にその背中を追いかけつつ、日々進歩を遂げる化学分野からのアプローチにより結実を致しました。

またその施工方法がシビア過ぎている為、通常のスプレーガンによる施行は困難を極めておりましたが、足掛け6年に渡りその施工方法の検証を繰り返し、メッキの様な映り込み / 質感 / 色味等々に関して、まさにそれはクロームメッキの代替えである、とそう言い切れる仕上がりを継続的に実現する事の出来る施工方法も確立を致しました。この画期的な金属調最終表面処理システムをいち早くお取り入れ頂き、クロームメッキに関する市場の大きなニーズに是非お応え頂きたく願う次第です。BLシルバーコート全ラインナップに関しまして、この6年間を通じ私が知り得た事の全てをお伝えさせて頂きます。実施行に関しましてご不明な点がございましたら、何時でも、どうかお気軽に私にお電話下さい。何卒よろしくお願い申し上げます。

実施工に関する個別講習会のご案内

BLシルバーコート全品目 (GT / RT / DF) の施工方法に関する個別講習を承ります
◯ プライマー / シルバー主剤 / トップクリアーの施工に関して詳細の全てをご案内の上、実際に施工を行なって頂きます。
◯ 施工方法に関しまして成功の為の最短距離をご案内申し上げます。
◯ 講習開催日に関しましてはご希望の月日にて承ります。
◯ 講習に関しましては1社様 又は1団体様、1個人様のみにて行わせて頂きます。
※ 1社様 / 1団体様の場合、ご参加を頂きます人数に制限はございません。
※ 講習時間 : PM13:00〜PM17:00を予定しております。
※ お車でのご来社可能です。弊社敷地内の駐車場をご利用下さい。

個別講習会開催の条件と致しまして
◯ BLクロームシルバーコートGT / トライアルキット × 2セットのご購入をお願い致します。
・BLクロームシルバーコートGT / トライアルキット ¥58,000 (税別) × 2 =¥116,000 (税別)
◯ 講習料及び講習の為の事前準備作業料金 : ¥30,000 (税別) のお支払いをお願い致します。

講習会御料金のご案内
◯ BLクロームシルバーコートGT / トライアルキット × 2セット : ¥116,000 (税別)
◯ 講習料及び事前準備作業料金 : ¥30,000 (税別)
・小計 ¥146,000
・消費税 ¥14,600
■ 消費税込み合計金額 ¥160,600

※ 御請求書をご確認の上、講習日までにお振込を頂くか講習日当日現金にてお支払い下さい。

パンフレット・施工手順書ダウンロード

お問い合わせ

有限会社 プレゼンス / BAD LAND

〒230-0073 神奈川県横浜市鶴見区獅子ケ谷2-39-45
TEL 045-717-7095 / FAX 045-717-7027
e-mail : info@badland.net

◯ 機能性特殊塗料各種販売及び施行
◯ SIAA (抗菌製品技術協議会) 正規協会員
◯ ハーレーダビットソン・カスタム製作及び修理整備
◯ 金属造形及び意匠性最終表面処理加工各種



代理店 / 取扱店募集。お気軽にお問い合わせ下さい。
  お問い合わせ
