BL HY COATER

最先端の特殊ハイブリット塗料

パトジェニック型抗除菌塗料 : GlossWell Type Anti-Viral とは

232 views

Pathogenic (パトジェニック) 型 : 抗除菌塗料とは

パトジェニック型抗除菌塗料 : GlossWell #360 / #240 / #750 : Type Anti-Viral とは、無機系 ( 本物のガラス ) ガラスコーティング剤をベースに、パトジェニック ( ウィルス / 細菌 / カビ / 酵母 ) などの広範囲な病原性微生物全般に対し、その増殖を阻害または抑制する特殊第4級アンモニウム塩 ( 新型コロナウイルスに対しての有効性は経済産業省が認定済み ) を配合した、抗ウィルス / 抗細菌 / 抗真菌の機能を有する最新の特殊塗料です。

塗料と言う特異なスタンスを有するGlossWell #360 / #240 / #750 : Type Anti-Viralは、既にそこに存在している製品や設備等に対しその施工面に極めて長い持続性能を有する強靭な抗除菌塗膜を任意で付与する事が可能。施工面に対し長期間に渡り安定した抗除菌環境と安全性に優れた公衆衛生環境を構築致します。またGlossWell #360 / #240 / #750 : Type Anti-Viralが形成する硬化塗膜は、優れた超撥水性能 / 超離型性性能 (油分をはじく性能) / 屋外使用時における耐候性能 / 更にはエタノール等の対各種耐薬品性能も付与されています。またその抗除菌能力は、屋外等での紫外線の影響や気象条件の変化がもたらすPHや気温の変動にも影響を受けません。[ 日本製 ]

GlossWell #360 / #240 / #750 Type Anti-Viral のメカニズム

GlossWell #360 Type Anti-Viral は各種機材に対して強い密着性能を有する一液性特殊セラミック塗料 (バインダーと称します) 中に特殊第4級アンモニウム塩が配列された構造となっています。

GlossWell #360 / #240 / #750 Type Anti-Viral / LIGHTの構造

以下は当該塗料に含まれる特殊第4級アンモニウム塩が、エンベロープ膜を有するウイルス (新型コロナウイルス / A型インフルエンザウイルス等) に対しその増殖を抑制し阻害させる際のメカニズムを解説した図です。界面活性剤でもある第4級アンモニウム塩は、ウイルスのエンベロープの脂質二重膜や膜タンパクを変性させる事により抗ウイルス効果を発揮致します。

新型コロナウィルスの構造

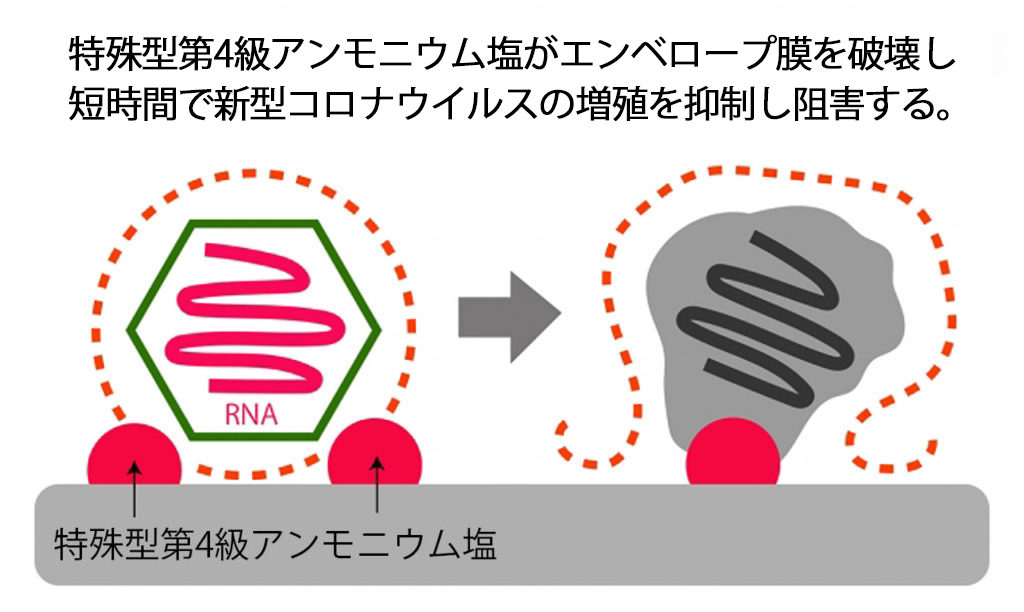

GlossWell #360 / #240 / #750 Type Anti-Viral : ウイルスの増殖を抑制し阻害させる際のメカニズム

塗料である事の優位性

例えば肌着や衣類、寝具、メガネブレーム、電車などの吊革、まな板、シューズ等々、製造段階で抗菌機能を付与された製品は世の中に多々存在していますが、『既にそこに在るモノ / 既にそこに存在をするモノ / 動かしようの無いモノ』に対しての抗菌対策となりますとこれは一筋縄では行きません。そうしたモノに対してエタノール等による “消毒” は可能でありますが “抗菌となる環境”を作り出そうとした際、果たして世の中に一体どれ程の手立てが存在するのでしょうか?

そこで導きだされた解決策の答えが抗除菌機能 (対ウイルス / 対細菌 / 対真菌) を有する塗料の開発でありました。塗料であればただそこに塗るだけですので『既にそこに在るモノ / 既にそこに存在をするモノ / 動かしようの無いモノ』に対し、またそれが複雑な形状であっても更には施工面積の大小に関わらず、自由且つ意のままに抗除菌環境を作り出す事が出来ます。GlossWell #360 : Type Anti-Viralはまさにそうした発想の元に創られた特殊塗料であり、優れた抗除菌性能、また超撥水性能や油成分に対する超離型性性能等が付与されています。また自然界に存在をする無機質系ガラスが塗料全体のベースとなっており、その特性を生かし各種基材との強力な密着性能 (シロキサン結合) にも優れます。完全硬化後の塗膜は無色透明。またその触感も非常に滑らかであり、既存のモノに施工を行なったとしても外観上の違和感は全く無いと言っても過言ではありません。1コートのみで完結する塗料ですので施工方法は至って簡単。勿論どなたでもご施工が可能です。

抗除菌環境とは

抗除菌環境とは『様々な環境下において病原性ウイルスや細菌の増殖を抑制あるいは阻害する事の出来る環境を作り出す事』を意味します。ウイルスの場合は感染先の細胞内でしか増殖をする事が出来ませんが、一般的な環境下において比較的長時間生存する事の出来るウイルスの存在も確認されております。特に不特定多数の人々が触れる物や危険箇所と判断をされる場所などに対し予め抗除菌環境を準備し対応をする事は、感染拡大の様相を呈する新型コロナウイルスの現在の状況下において接触感染予防として非常に重要であり、またこの危機が終息を迎えた以降の公衆衛生の観点より社会環境において今後重要なソーシャル・ポイントになる事と思います。

新型コロナウイルスの環境下での生存期間

・空気中 (咳の飛沫で空気中に拡散した場合) : 3時間
・銅の表面 : 4時間
・段ボールの表面 : 24時間
・プラスチックの表面 : 2〜3日間
・ステンレスの表面 : 2〜3日間

[ 3/20 AFP ] : 米疾病対策センター (CDC) とカリフォルニア大学ロサンゼルス校、プリンストン大学の研究チームが米医学雑誌「ニューイングランド医学ジャーナル」に発表したデータより転用。

◯ 乳幼児腸炎の起因菌であるロタウイルスは一般環境において10日間以上生存する場合がある。
◯ エイズウイルスは一般環境における各種基材表面で数日間生存する事が出来る。
◯ インフルエンザウィルスは一般環境において8〜48時間生存する事が出来る。等々。

塗膜性能

試験項目試験条件試験結果
硬度三菱鉛筆ユニを使用2H
付着性試験2㎜方眼100個作成、セロテープ剥離テスト100/100
耐衝撃試験JIS K 5600-5-3 落球試験に準ずる。300g×500㎜(直径25.4㎜)異常なし
耐酸試験5%硫酸水溶液スポットテスト、23℃×6時間異常なし
1 ) 耐溶剤性1 ) ラビングテスト(500g荷重/10往復)異常なし
2 ) 耐溶剤性2 )エタノール異常なし
3 ) 耐溶剤性3 )トルエン異常なし
4 ) 耐溶剤性4 )メチルエチルケトン異常なし
耐温水性40℃温水浸漬、100時間異常なし
1 ) 耐汚染性1 ) 油性マジック(黒、赤)乾布拭取り異常なし
2 ) 耐汚染性2 ) カーボンブラックにて汚染、汚染面と非汚染面の色差⊿E=0.5以下
耐候性サンシャインウェザオメーター(2000時間) 光沢保持率80%以上
耐冷熱サイクル60℃×3hr ⇔ -20℃×3hr (10サイクル)異常なし
耐塩水噴霧性35℃、5%食塩水、500時間異常なし
体積抵抗率JIS K6249に準拠、Ω・cm4.0×10 : 15乗
絶縁耐圧KV/0.1mm5.8
抗菌・抗ウイルス性別紙試験結果参照
RoHS指令物質含有せず

※ 素材:ボンデ鋼板 / 膜厚:6~8μm / 硬化条件:80℃×30分乾燥後、室温下で5日間放置
※ 上記数値は参考値であり規格値ではありません。

塗装時の注意事項

  • 塗装環境 : 通気性の悪い環境下での使用は避けてください。
  • 前処理 : 素材表面の油分 / 水分 / 汚れは溶剤脱脂により十分に除去してください。
  • 塗装 : 塗装は速やかに行ってください。長時間放置すると目詰まり塗りムラの原因となります。
  • 膜厚は指定された範囲内になるよう管理してください。
  • 乾燥 : 乾燥時に有機ガスが発生しますので換気 / 排気を十分に行ってください。
  • 保管 : 塗料は冷暗所に保存してください。
  • 本塗料は空気中の水分と反応する性質がありますので、ご使用後は密栓してください。
  • 廃棄 : 塗料の使用残や廃液の処理はMSDS(製品安全データシート)に従ってください。
  • 取扱注意 : 可燃性の有機溶剤を使用しているため火気のある所では使用しないで下さい。
  • 皮膚や粘膜、特に眼などに刺激性があるため接触しないよう十分注意してください。
  • 接触した場合は多量の水で洗浄してください。
  • その他 : 詳細な内容については製品のMSDSをご参照下さい。

販売元 / お問い合わせ先

有限会社 プレゼンス / BAD LAND
〒230-0073 神奈川県横浜市鶴見区獅子ケ谷2-39-45
TEL 045-717-7095 / FAX 045-717-7027
e-mail : info@badland.net

代理店 / 取扱店募集中。お気軽にお問い合わせ下さい。
